Двухконтурный газовый котёл — компактное и практичное решение для отопления и горячего водоснабжения одновременно. Профессиональная установка двухконтурных котлов требует знания нормативов, правильного подключения газовых и водяных труб, а также учёта особенностей помещения.
Почему двухконтурный котёл — хороший выбор
Одно из главных преимуществ — двухконтурный котёл: горячая вода и отопление доступны из одного устройства без дополнительного бойлера. Это экономит место в котельной и снижает стоимость оборудования в целом.
Современные модели оснащены автоматикой, которая поддерживает заданную температуру, управляет циркуляцией и контролирует безопасность газовой системы. Именно поэтому отопление дома двухконтурным котлом — практичный выбор и для квартир, и для частных домов.
Газовые двухконтурные котлы
Это самые распространённые модели на рынке. Установка двухконтурных газовых котлов оправдана там, где есть доступ к магистральному газу — они обеспечивают дом и теплом, и горячей водой. Рассмотрим основные требования к монтажу.
Требования к помещению
Установка двухконтурного газового котла в частном доме предполагает нежилое помещение с хорошей вентиляцией: кухню (если мощность до 30–35 кВт), котельную или пристройку. Обязательны окно с форточкой, негорючая отделка стены под котлом, высота потолков от 2,2–2,5 м, объём комнаты — не менее 7,5–8 м³. Для напольных моделей нужен прочный пол или отдельный фундамент.
Установка в квартире: особенности и нормы
Монтаж газового котла в квартире отличается от частного дома рядом дополнительных ограничений. Прежде всего, устанавливаются только настенные модели — напольные в многоквартирных домах запрещены из-за требований к дымоходу и нагрузке на перекрытия.
Основные нормы для квартиры:
- Кухня как единственное допустимое место — котёл можно вешать только на кухне, площадью не менее 4,5 м² (при мощности до 35 кВт). Кухня должна быть с окном и дверью, ведущей в коридор.
- Высота потолков — от 2,2 м, объём помещения — не менее 7,5 м³. Для кухни с газовой плитой действует отдельный норматив: высота от рабочей поверхности плиты до потолка — не менее 0,8 м.
- Вентиляция — естественная приточно-вытяжная. Вытяжка должна обеспечивать тройной воздухообмен в час. Воздух поступает через зазор под дверью (не менее 2 см) или через вентиляционную решётку.
- Коаксиальный дымоход — выводится горизонтально через наружную стену. Диаметр трубы зависит от мощности котла: для моделей до 30 кВт стандартный размер — 100/60 мм. Длина горизонтального участка — не более 3 м, количество поворотов — не более трёх.
- Стена за котлом — негорючий материал: кирпич, керамическая плитка, стальной лист. Расстояние от корпуса котла до стены — от 3 до 5 см, до боковой стены или мебели — не менее 30 см.
Перевод кухни в статус топочной (котельной) требует соответствующего акта от газовой службы. Запрещено объединять кухню с котлом и жилую комнату. Согласование проекта в управляющей компании и газовом хозяйстве — обязательный этап до начала монтажа.
В квартирах с центральным отоплением установка газового котла возможна только при условии отключения от общедомовой системы. В новостройках с индивидуальным отоплением процесс упрощается — технические условия обычно уже заложены в проект здания.
Дымоход и вентиляция
Тип дымохода зависит от камеры сгорания:
- Для открытой камеры — классический дымоход с естественной тягой.
- Для закрытой камеры — коаксиальный дымоход (труба в трубе) с принудительным отводом продуктов горения.
Важно выдержать расстояния до окон, дверей и уровня земли, обеспечить герметичность стыков, теплоизоляцию и ревизионные люки. Вентиляция должна обеспечивать трёхкратный воздухообмен в час.

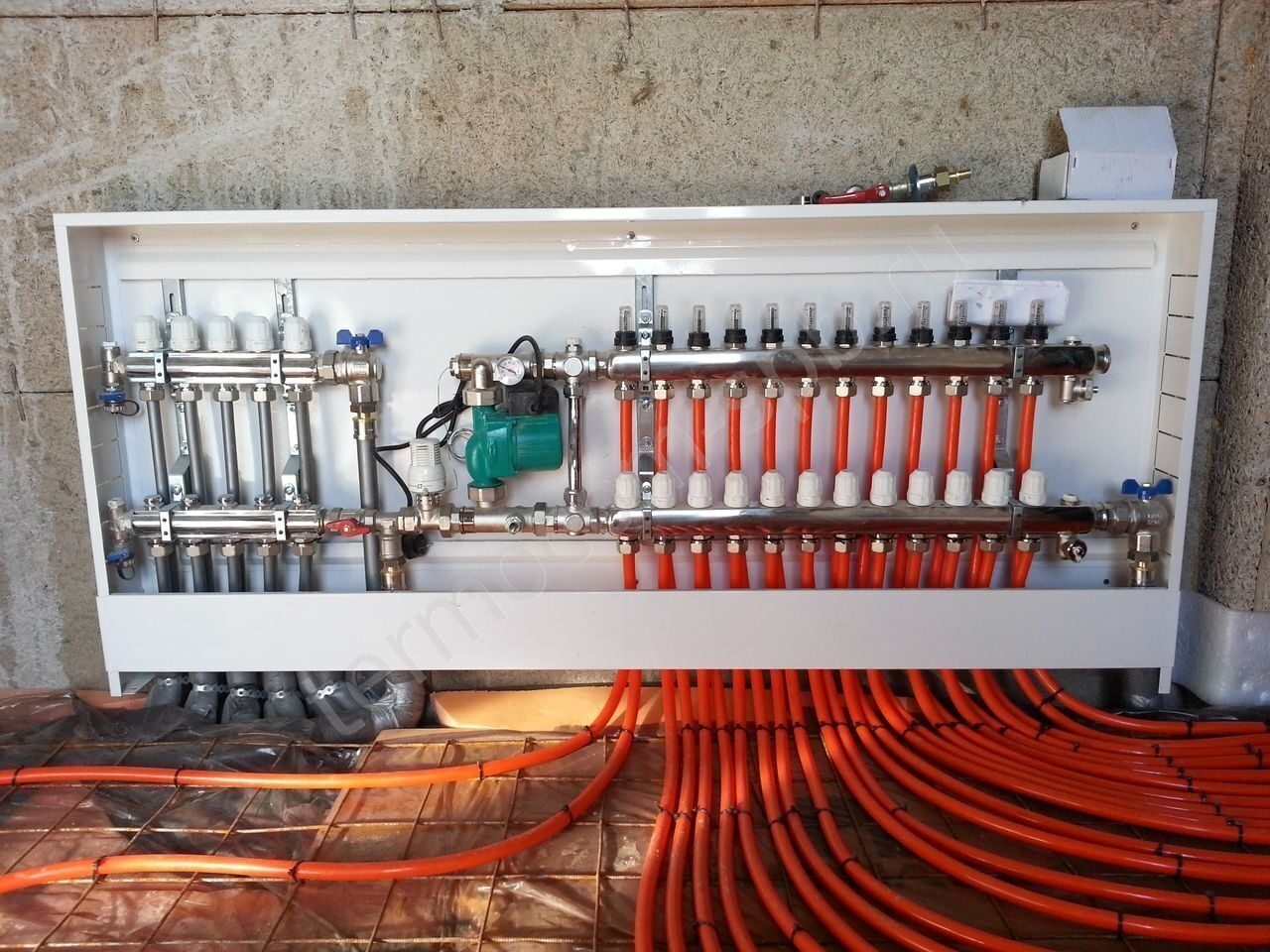

Обвязка и гидравлика
Обвязка котла — это комплект оборудования и трубопроводов, который соединяет котёл с системой отопления и горячего водоснабжения (ГВС) и обеспечивает его безопасную и эффективную работу. Для двухконтурного котла обвязка особенно важна: она компенсирует разницу в режимах работы двух контуров (отопления и ГВС) и защищает оборудование при скачках давления или перегреве.
Гидравлика системы отопления — это расчёт и организация движения теплоносителя: подбор диаметров труб, расчёт потерь давления, балансировка веток системы и обеспечение нужной скорости потока.
Установка двухконтурного котла отопления включает обязательный набор оборудования. В схему обязательно входят:
- Группа безопасности — манометр, предохранительный клапан, воздухоотводчик.
- Циркуляционный насос — обычно устанавливается на обратке.
- Мембранный расширительный бак — компенсирует тепловое расширение теплоносителя.
- Фильтры грубой очистки — на подаче холодной воды и на обратке теплоносителя.
- Шаровые краны — для обслуживания и слива системы.

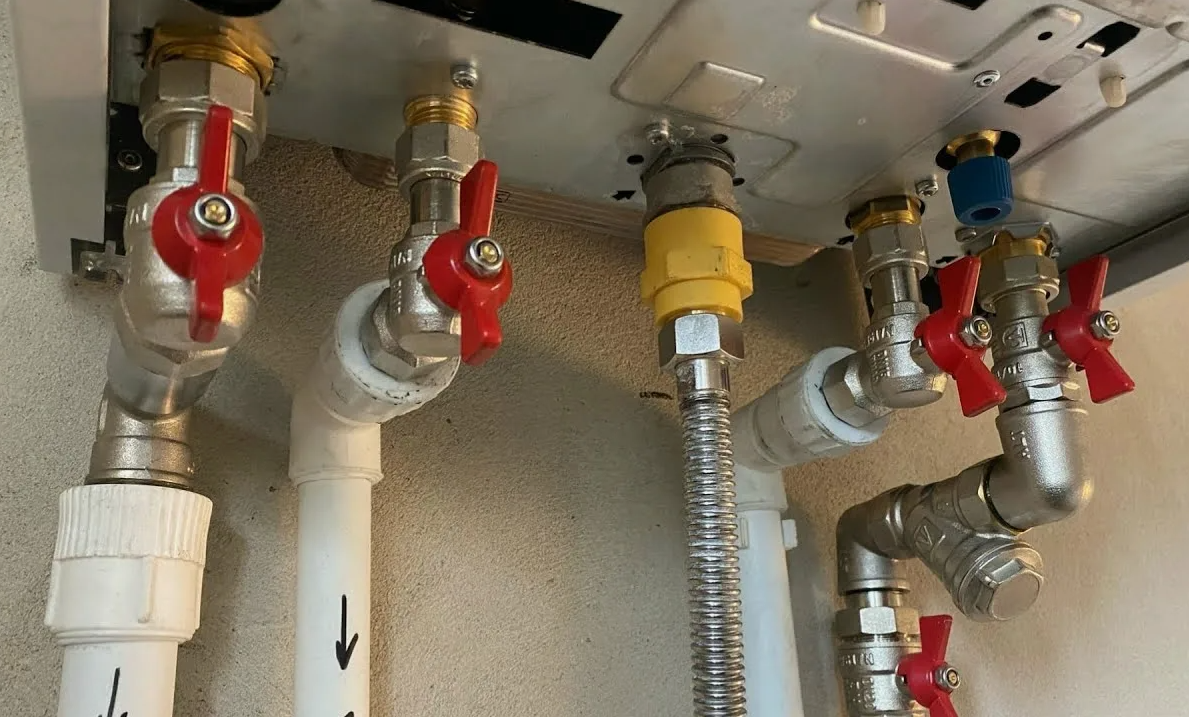

Подключение коммуникаций
К водопроводу подводят холодную воду через фильтр и устанавливают запорные краны. Патрубки ГВС и ХВС маркированы и различаются по резьбе. Подключение к газопроводу выполняют только специалисты газовой службы — самостоятельно это делать нельзя. Электрическое подключение делают через стабилизатор напряжения и УЗО с заземлением, чтобы защитить автоматику котла.
Нюансы работы двухконтурного режима
Приоритет у контура ГВС: при открытии крана горячей воды отопление временно отключается. Если точек водоразбора несколько, производительность ГВС падает, а перепады давления могут вызывать «провалы» температуры. Поэтому важно правильно рассчитать диаметр труб и не ставить слишком длинные подводки.
При нескольких точках водоразбора одновременно падает производительность ГВС, а перепады давления могут вызывать «провалы» температуры воды. Правильный расчёт диаметра труб и длины подводок решает эту проблему.
Электрические двухконтурные котлы
Электропитание
Требуется выделенная линия с автоматом и УЗО, надёжное заземление. Из-за высокой мощности (часто 12–28 кВт и более) нередко нужно трёхфазное подключение. Стабилизатор напряжения продлевает срок службы автоматики.
Гидравлическая часть
Схема обвязки аналогична газовым моделям: группа безопасности, насос, расширительный бак, фильтры и краны. Установка двухконтурного котла в частном доме на электричестве проще в части требований к помещению: достаточно сухого, отапливаемого места с доступом для обслуживания. Дымоход не нужен, но важно исключить попадание влаги на электрические компоненты.
Общие важные моменты
Проект и согласования
Для газовых котлов обязателен проект, согласованный с газовой службой, и технические условия. Для электрических — расчёт нагрузки на электросеть и согласование с энергоснабжающей организацией при большой мощности.
Промывка и опрессовка
Перед запуском систему промывают от мусора и опрессовывают под давлением выше рабочего — это выявляет слабые места до начала эксплуатации.
Пусконаладка
Её проводят специалисты: проверяют герметичность, настраивают давление, тестируют работу обоих контуров, аварийные отключения и защиту от замерзания.
Безопасность
На газовом вводе ставят отсекающий клапан и сигнализатор утечки газа; на электрическом — надёжную защиту от перегрузок и замыканий.
«Правильная установка котла — это не только комфорт, но и безопасность вашей семьи на годы вперёд. Любые работы, связанные с газом, должны выполнять лицензированные организации.»
— ГОСТ Р 50696-2006, основные требования к монтажу газового оборудования
Профессиональная установка двухконтурного котла — стоимость от 2 000 руб. при стандартном объёме работ. Даже если часть монтажа (например, разводку труб) можно сделать самостоятельно, финальные подключения и наладку доверяют профессионалам — это гарантия безопасности и сохранения гарантии на оборудование. Если помимо котла требуется другой ремонт сантехники, лучше обратиться к проверенному специалисту, который выполнит все работы в комплексе.
